バッテリー交換

29 1月

Zenfone 3 ZE520KL C11P1601 バッテリー交換

2017年購入のZenfone 3 ZE520KLですが、バッテリー消耗が激しくなってきたので、交換することにしました。

IMG_20200128_145537
 対応するバッテリーはC11P1601です。ヤフオクで購入しました。ZE520KL用のC11P1511はサイズが大きいので入りません。トランプの代わりにQUOカードを用意しました。
IMG_20200128_150944
 Youtubeの動画を参考にしました。
IMG_20200128_151750
 ガラスの裏カバーの周りには粘着テープが見えます。
IMG_20200128_152828
 カメラ周辺のビスを全て外します。その後指紋センサーとバッテリーケーブルを外します。
IMG_20200128_153210

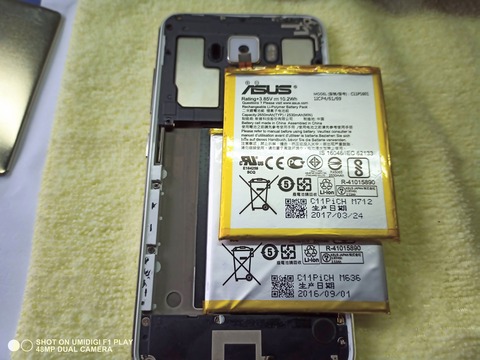

 バッテリーの横側にヘラを差し込んで剥ぎ取りました。上は新しいバッテリーですが、2017年3月製造となっていました。
IMG_20200128_153455
 右が新しいバッテリです。
IMG_20200128_154313
 バッテリーの裏に細く切った両面テープを両側に貼りました。
IMG_20200128_155058
 コネクタにケーブルを挿し、ネジを戻しました。
IMG_20200128_161230
 古い粘着テープを取り去り、新たに赤い幅細の両面テープを裏カバーの周りに貼りました。
IMG_20200128_162700

IMG_20200128_153655
 起動を確認しました。
IMG_20200128_163412
 この状態で充電しました。

プロなら30分くらいで出来るとのことですが、私は何やかんやで3時間かかりました。

14 11月

富士通 Arrows M02 バッテリー交換

富士通 Arrows M02 バッテリー交換成功(備忘録)

(症状)
・何度充電しても1時間くらいでバッテリー不足となり突然自動シャットダウンしてしまう。
・充電完了100%の表示が出て使い始めると電池が50%まで急速に低下しシャットダウン。
・アプリを可能な限りアンインストールすると若干持ちが良くなるが結局シャットダウン。

(互換バッテリーの購入)
・AmazonでロワジャパンPSEマーク付互換バッテリー購入(1,580円)
P_20191113_154739_vHDR_On
 Amazon FUJITSU 富士通 ARROWS F-01 HM02 RM02 の CA54310-0064 1ICP4/63/78 互換バッテリー



(バッテリー交換動画)
・Youtubeにいくつかありましたが、今回は Douglas Ross 様の方法でやりました。




(交換の手順)

P_20191113_183000_vHDR_On
 左右のボタンが外れて飛んでしまわないようにテープで止める。

P_20191113_180143_vHDR_On
 ドライヤーは使わず親指の爪を隙間に挟んで開けることができた。

P_20191113_183236_vHDR_On
 親指の爪で隙間を広げていく。

P_20191113_183554_vHDR_On
 本体上部から開けていく。

P_20191113_183635_vHDR_On
 裏ブタの周囲に灰色の粘着樹脂がある。
P_20191113_183725_vHDR_On

P_20191113_183710_vHDR_On
 裏蓋を外した。

P_20191113_183859_vHDR_On
 新旧バッテリー

P_20191113_185153_vHDR_On
 バッテリーコネクタを外す。赤黒の位置に注意。

P_20191113_185237_vHDR_On

P_20191113_185314_vHDR_On
 青いフィルムを剥がす。

P_20191113_185756_vHDR_On
 バッテリーの外し方は動画を参考にした。

P_20191113_185846_vHDR_On

P_20191113_190210_vHDR_On
 互換バッテリー装着し、青いフィルムをかぶせる。

P_20191113_190906_vHDR_On
 コネクタ接続 赤黒の位置に注意。
 その後裏蓋を被せた。ドライヤーは使用しなかった。


(交換後の検証)

P_20191113_190913_vHDR_On
 電源ボタンを押して起動したところ

P_20191113_191001_vHDR_On
 送られてきたバッテリーで約70%の表示。その後満充電した。

P_20191113_191308_vHDR_On
 満充電後、再起動。
 午後8時ころから翌朝まで電源を入れて、深夜にネットサーフィンなどした。
 その間突然シャットダウンするような事はなかった。

Screenshot_2019-11-14-10-00-32

 翌朝午前10時には17%まで低下し、充電して下さいの表示が出た。
 午前11時に12%まで低下したので、再度充電を始めた。
 1時間後50%、満充電まで約3時間でした。

 電源を入れたまま何もアプリの動作をさせずに1日放置したところ
 電池は75%に低下。電池の持ちはまずまずかな。
