VHM-313 TPA3110D2 2x15W Bluetooth Power Amplifier Board

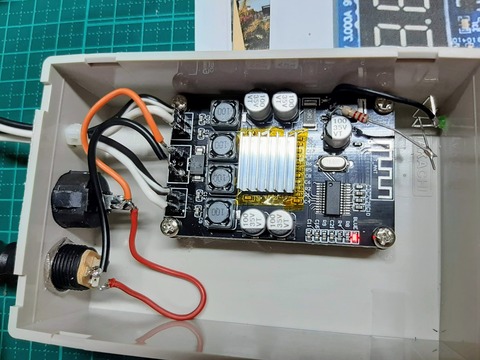

タカチの小型ケースSW-100Sに入れました。基板の足は接着剤で固定。

・丸型5.5Φジャック DC12Vアダプタ入力
・丸型2P電源スイッチ
・SP線を通す穴 LR共にギボシ端子でSPへ
・電源ON用LED
20200813_162708

・TPA3110D2は大出力では結構発熱するので、放熱板を載せました。基板の裏にも貼り付けています。IC周りには絶縁用にカプトンテープを張りました。
・緑のLEDは7805のGNDと5V出力から2.2kΩを介して点灯させています。
・電源を入れるとピポと出て、Bluetoohでリンクすると少し音色の違うピポが出ます。
・ボリュームが無いので、音量調整はPCやスマホでします。

(参考)VHM-313 TPA3110D2 2x15W Bluetooth Power Amplifier Boardについて



※2021年2月に電源ONしてもPC/スマホとBluetoothで接続出来なくなった。
(症状)電源ONでピロリと鳴り、少ししてポロリとなってBT接続待ちになるが、IDのVHM-313が見えない。以上発熱等は見当たらない。12VDC18mA流れている。故障原因究明中。
