ご注意:このブログの交換方法は、ダイソーLED直管や交換しようとする蛍光灯機器の形式・動作原理を全て理解できる方だけにお薦めします。

(2019/01/25追記)交換後全て安定動作中
(2019/03/02追記)全て安定動作中
(2019/06/03追記)全て安定動作中、まったく問題なし


その1 ダイソーの500円LED直管がネットで好評なので、台所のキッチン蛍光灯をこれに交換してみた。
 結果とても良い感じです。数年経過しないとわかりませんが、問題があるとすれば寿命だけです。

P_20180905_173335_vHDR_On


1. 安定器をそのまま使用

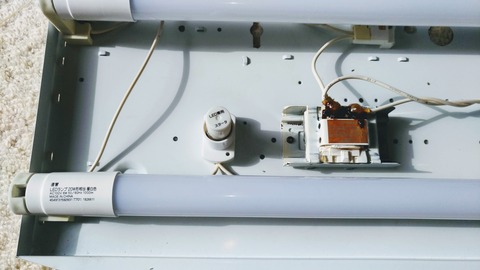

 20W用のグロー球を付属のLED用のものに交換し。LED直管を挿すと終了。
 5000Kで少し黄色味があるようだが、蛍光灯の明るさと遜色ない。
 消費電力は9-10Wなので蛍光灯のように両端がアッチッチになることはない。

P_20180907_090747_vHDR_On


2. ネットの情報では、グロー球代用品の中身は250V1Aのヒューズということです。また安定器があるとチラつくという情報もある。

P_20180907_081443_vHDR_On


3. 安定器をバイパスして使用
 安定器があってもチラつくことは無いが、ここで電力を少し消費するので使わないことにした。

P_20180907_084045_vHDR_On

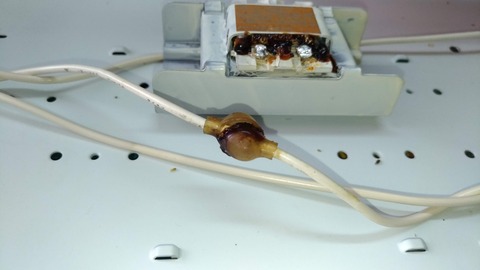

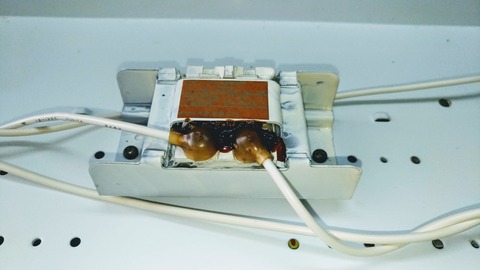

 安定器の2本の白い線を切り直結させる。
P_20180907_090506_1_vHDR_On

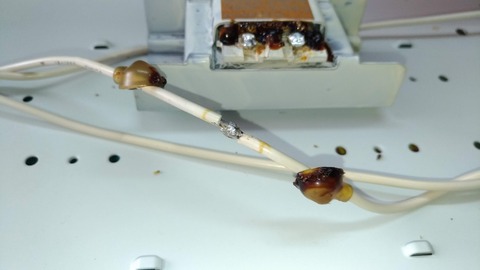

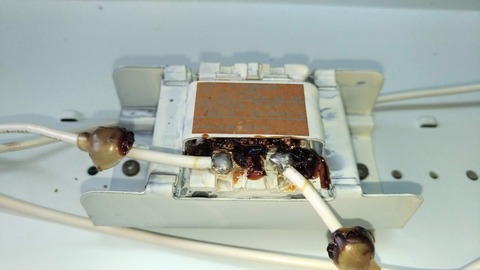

 手持ちの自動車用のギボシを使った。

P_20180907_090554_vHDR_On

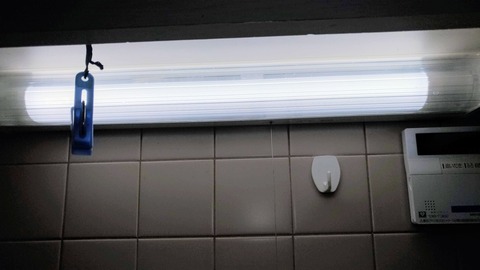

 安定器交換前と変わらず正常に点灯


その2 次に外灯の蛍光灯をダイソーLED直管に交換してみた。
安定器は不要なので取り外す。ダイソー直管は規格の表示してある方に100Vを加えると点灯するので、もう片方の配線は要らない。

P_20180912_155038_vHDR_On

配線を残すのはグロー球のついていた方のみ。グロー球の所には付属の代替ヒューズ管を使えばよい。

P_20180913_155027_vHDR_On

結局100Vの2本線だけでよい。すごくスッキリした。
注意)反対側の2端子は仕様でショートしています。逆接続するとブレーカーが落ちますので十分注意して下さい。規格が印刷された方を使います。
あと、屋外使用なので念のため、LED管の隙間に防水用(自己融着)ブチルテープを巻いた。(黒いテープ)

その3 明暗スイッチ(暗くなると点灯)をつけるとボーッと点灯する問題
 明暗スイッチを取り付けていた外灯の蛍光灯をダイソー直管に交換して発生した問題です。この明暗スイッチは電子式でした。漏れ電流があって、それでボーっと点灯し続けたと解釈しています。改善策としてバイメタル式の明暗センサーの交換し、解決しました。
 電子式の明暗スイッチで改善させようとすれば、直管側のAC100Vに1~0.47uFのフィルムコンデンサと100~470KΩの抵抗をかませれば直るかも知れませんが試していません。


その4 蛍光灯式天井灯をLED直管に交換してみた。
 FL20を3本使う天井灯をLED直管に交換、また常夜灯もダイソーのLEDナツメ球に交換してみた。基本作業は次のようになります。
 安定器はあっても大丈夫ですが、軽くなるので取り外すことにしました。半田ごてを使わない場合は、これまでの記事を読んで線を切ってつないで下さい。

1.安定器をつけたままマニュアルに従って蛍光灯をLED直管に替え、さらにグロー球を付属のヒューズ管に交換します。一度点灯テスト。
P_20190106_123545

P_20190106_123557

P_20190106_124014

P_20190106_124026

P_20190106_124039
 LEDナツメ球も含めて点灯確認

2.安定器から線を外し、両端を半田付け、その後ビニルテープで絶縁します。
P_20190106_125133

P_20190106_125209

P_20190106_125408

P_20190106_125915
 半田付け
P_20190106_125935
 半田付け部をビニルテープで絶縁
P_20190106_130648
 安定器も取る
P_20190106_131533
 今後誤ってFL20蛍光灯を使わないように「ダイソーLED直管専用」と表示

P_20190106_135810
 天井に取り付け点灯確認 2本でも充分明るい


おまけ
ダイソー500円LED直管の構造
1.規格の書かれている方だけで点灯する片側電圧供給型です。
P_20190108_102303

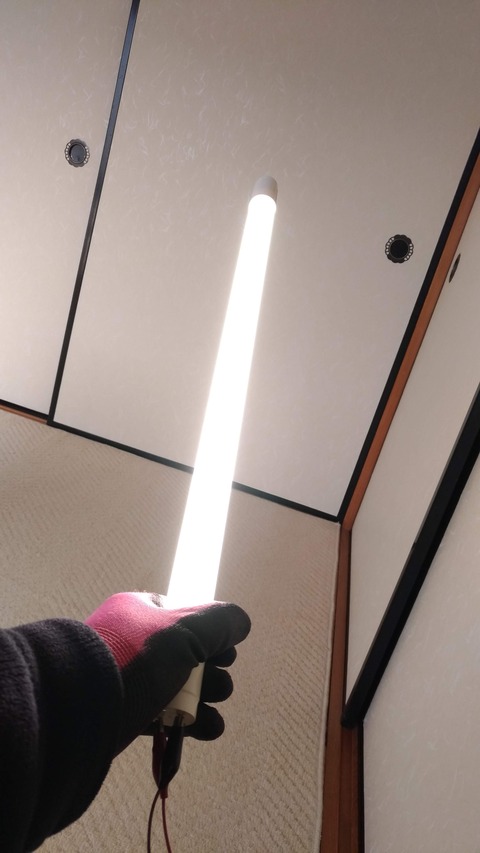

 ライトセーバーになります。

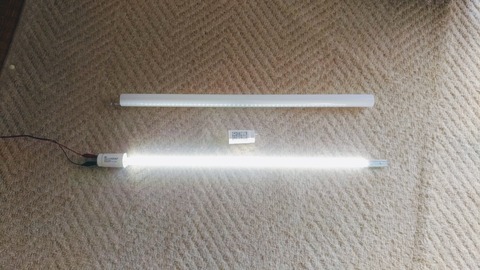

P_20190108_101257
 左の方のキャップは壊さないと外れません。

2.LED18個直列が1ブロックでそれが3ブロックあって、それぞれのブロックが約50V強で点灯します。触ると感電します。
P_20190108_101142
 規格の書かれている方にはAC-DCコンバータ(スイッチング電源)が入っており、もう片方は端子がつながって(ショートして)います。
P_20190108_101207

P_20190108_101529
 カバーを外すと直視できないくらい眩しい。LEDの放熱がしっかりされているので熱くなりません。
