DSO150オシロスコープにリチウムイオンバッテリーを内蔵する

ポータブル・ケーブルレス使用を目的に、DSO150オシロスコープにリチウムイオンバッテリーを内蔵した。
 ネット上の先人方のお知恵をお借りしました。ありがとうございました。

(2019/03/03追記)
 余っていたUSBケーブルのマイクロ側を切断し、5.5Φプラグを付け直しUSBアダプターからも充電できるようにしました。ケース内にUSBマイクロ端子の設置も考えましたが、穴あけが面倒なのでケーブル加工で対応です。TP-4056充電モジュールは約4.2V以上の入力があれば充電してくれます。

(2019/10/15追記)
TP-4056の最大動作電圧が8.0Vなので、5.5φDC入力はUSBの5Vを推奨します。(しまねこ様に感謝します)



(特徴)
 DC9V入力端子からUSB5VやACアダプター(5V~8V)から供給可能。
 充電モジュールTP-4056使用で入力電圧範囲は約5Vから8Vが可能。TP-4056の規格による制限。推奨5V。
 逆接続防止にSBDショットキーバリヤダイオード1N5819使用。

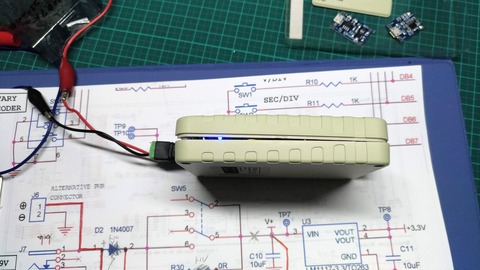

 ケース側面の小穴から、充電中・完了の赤青LEDが見える。

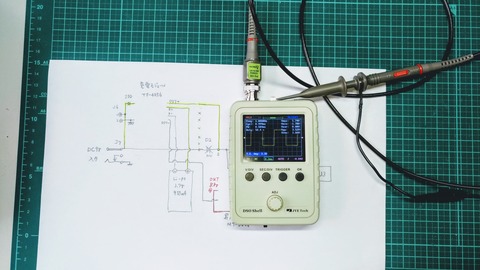

P_20190220_200048_vHDR_On

P_20190221_111046_vHDR_On

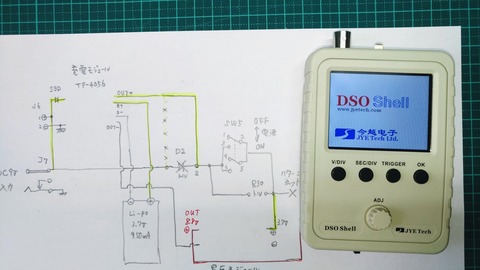

 実態により近い配線図(DC9V入力はDC5~8Vに訂正します)

(使用パーツ)
CASIOデジカメのバッテリー3.7V950mAH
充電モジュールTP-4056(充電電流250mAに改造済)
 この写真はFC-75充電モジュール
DC-DC昇圧モジュールMT-3608(3.7Vを8.8Vに昇圧)
P_20190220_142442_vHDR_On

(動作モード)
1. 電源OFF
 DC入力無し・電源SW OFFで、バッテリーと昇圧モジュールは切り離されている。バッテリーは消耗しない。

2. 充電モード
 電源SW OFFで、DC入力するとバッテリーを約250mAで充電し(赤LED点灯)、完了で青LED点灯する。

3. 観測モード
 DC入力無しで、DSOの電源ONするとバッテリーと昇圧モジュールが接続され8.8Vを出力する。本体には約200mA流れる。

4. 充電・観測同時モード
 DC4.5~8.0V(5Vを推奨)を入力しDSOの電源ONすると、充電しながら観測できる。消費電流は約270mAとなる。

P_20190220_142442_vHDR_On

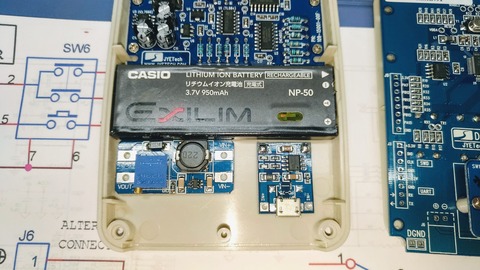

 リチウム電池の横幅がケースにピッタリ収まった。
 充電モジュールはFC-75からTP-4056に変更した。

P_20190220_164149_vHDR_On

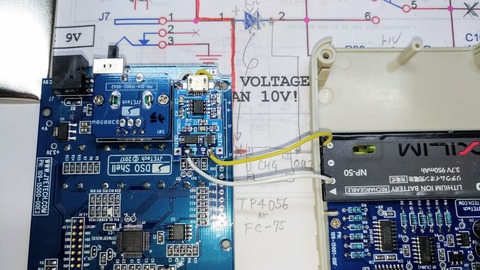

 充電モジュールをデキタル基板のJ6そばに両面テープを2重に貼って固定。
 この写真ではまだSBDダイオードをつけていない。

P_20190220_170520_vHDR_On
 バッテリーにリード線を半田付け

P_20190220_174256_vHDR_On

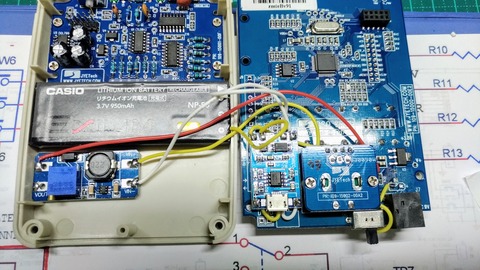

 昇圧モジュールのリード線を基板の各所に配線(実態配線図参照)
P_20190221_125143_vHDR_On
 リード線配線の様子
P_20190221_125030_vHDR_On
 D2トル、R30トル、U3近辺パターンカットと配線の様子
P_20190220_174312_vHDR_On
 電源SWの5ピンから黄リード線を昇圧モジュールの+入力へ配線
 昇圧モジュールから赤リード線を基板C10へ配線
P_20190220_191724_vHDR_On

P_20190220_175126_vHDR_On

P_20190220_190141_vHDR_On
 ケース上カバーにLEDが見えるように小穴を開ける。この写真は開ける前。

P_20190221_125616_vHDR_On
 完成!
P_20190221_125824_vHDR_On
 P6100というプローブ x1x10切替え


(Aliexpressで購入)
DSO150:JYE Tech純正ブランドの製品はファームのアップデートもちゃんとできるので、Aliexpressに出店している店でJYE Techのネームの入っているKKMOONで注文した。2019年1月で2,573円。少し割高になるが日本のアマゾンでも手に入る。
P6100:DC-100MHz Scope Clip Probe 100MHz x1 x10 送料込みで安い店を探してCrush On You Storeから464円で購入したが、いくつかのアクセサリーが不足していて、その分を返金してもらった。この店はお薦めしない。
TP-4056:18650充電モジュール。最大動作電圧8.0V。10個260円。Aliexpressで購入
MT-3608:2A昇圧モジュール。10個203円。Aliexpressで購入
1N5819:1A 40V SCHOTTKY DIODE。1個1.7円。Aliexpressで購入
